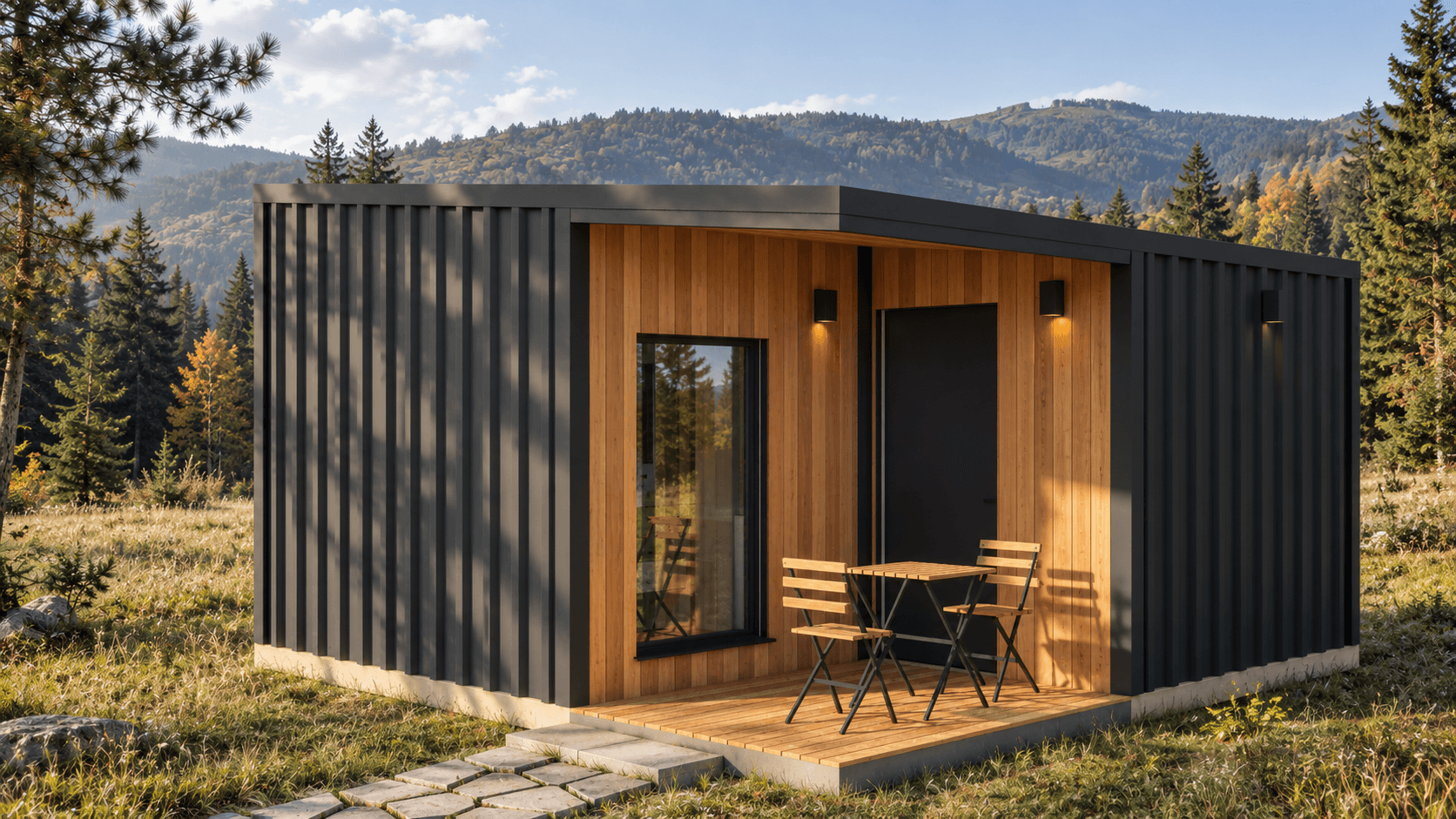

Ugaoni pogled na model M25 i natkrivenu terasu obloženu drvetom.

Autorski zaštićen projekat

Savremena modularna kuća sa uvučenom terasom

M25

Dnevni boravak sa kuhinjom, zona za spavanje, kupatilo i natkrivena terasa u osnovi od 5 × 5 metara.

Mesto za predah u prirodi.

M25 okuplja osnovne sadržaje za boravak i odmor u maloj, promišljenoj celini. Uvučena terasa nalazi se unutar ukupnog gabarita kuće, dok veliki prozor dnevne zone otvara enterijer prema pejzažu.

20,86 m²
Zatvoreni gabarit

Bez površine terase

4,14 m²
Uvučena terasa

1,80 × 2,30 m

25,00m²
Ukupna prostorna celina

Gabarit 5,00 × 5,00 m, sa terasom

1+1
Spavaća + dnevna zona

Uz kuhinju i kupatilo

Ukupna površina od 25,00 m² uključuje terasu. Zatvoreni gabarit od 20,86 m² nije iskaz neto korisne površine.

Osnovna ideja

Tamna profilisana fasada, jednovodni krov i drvo uvučene terase daju modelu M25 prepoznatljiv karakter. Svaka zona ima jasnu namenu: zajednički boravak, odmor, kupatilo i mali prostor za sedenje na otvorenom.

  • 01Osnova od 5 × 5 m obuhvata i zatvoreni deo i terasu.
  • 02Dnevni boravak i kuhinja dele otvorenu zonu uz veliki prozor.
  • 03Zona za spavanje i kupatilo grupisani su uz zajednički prostor.
  • 04Uvučena terasa donosi zaštićen ulaz i mesto za predah.

01

Arhitektonski karakter

Jednostavna geometrija i spoj tamne obloge sa drvetom oblikuju kuću koja se lako povezuje sa prirodnim okruženjem.

Forma

Kompaktan volumen prati jednovodni krov nagiba 10%. Uvučena terasa otvara ugao objekta i ostaje pod istom krovnom ravni.

Materijalnost

Antracit profilisana obloga naglašava vertikalni ritam fasade. Ariš na terasi donosi toplinu ulaznoj zoni, uz antracit stolariju i diskretno osvetljenje.

Odnos prema lokaciji

Prozor dnevne zone od poda do kosog plafona usmerava pogled iz kuće prema pejzažu. Orijentacija objekta bira se prema pristupu, osunčanju i vizurama parcele.

Vizuelni potpis

Antracit fasadaUvučena terasa u drvetuVeliki prozor dnevne zone

Renderi prikazuju idejno rešenje i ilustrativno okruženje. Završne obrade, oprema i detalji usklađuju se kroz projekat i ponudu.

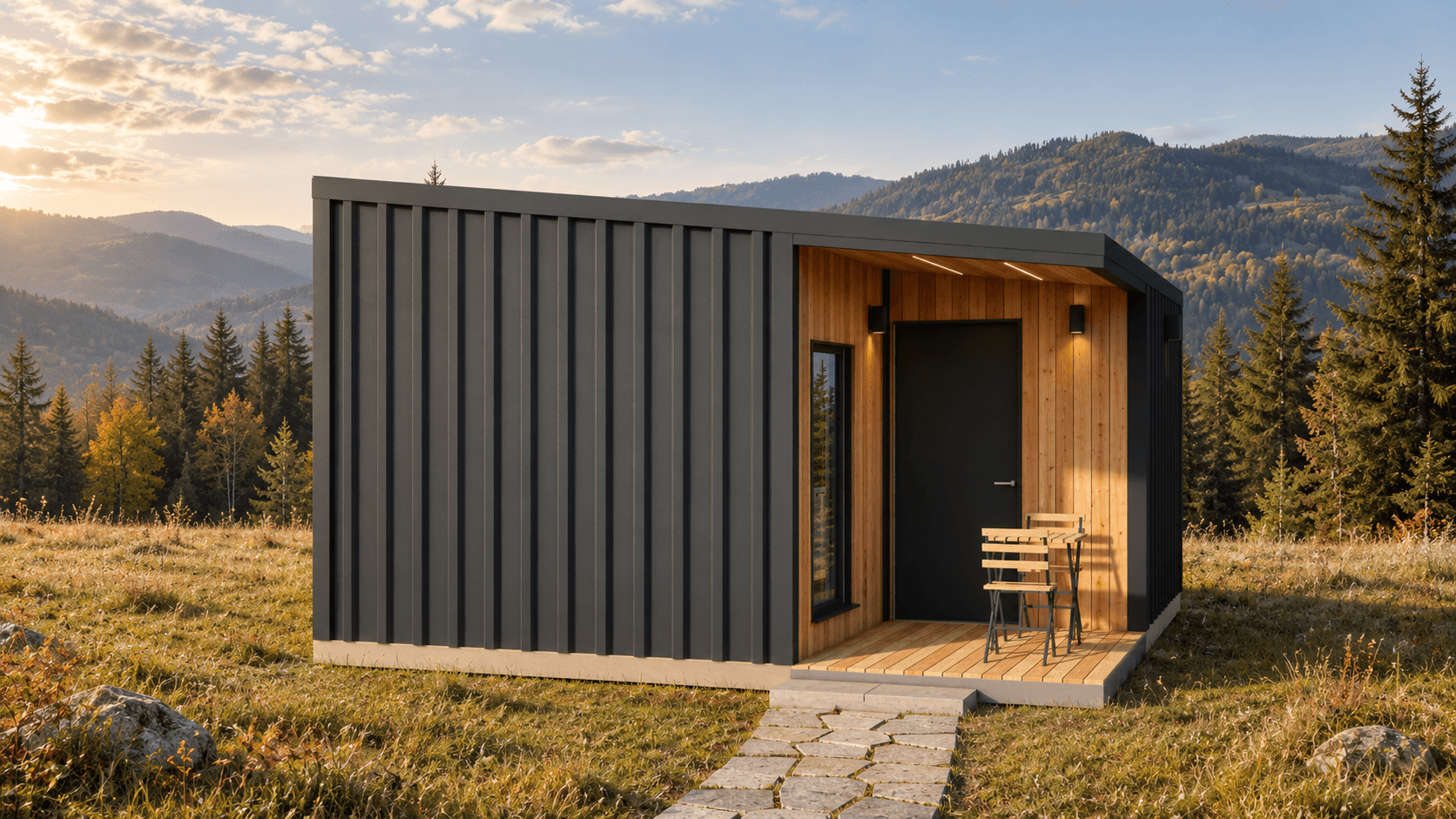

Modularna kuća M25 sa antracit fasadom, uvučenom drvenom terasom i kamenim prilazom u planinskom okruženju.

02

Organizacija prostora

Dnevna zona, prostor za spavanje, kupatilo i terasa raspoređeni su unutar ukupnog gabarita 5,00 × 5,00 m.

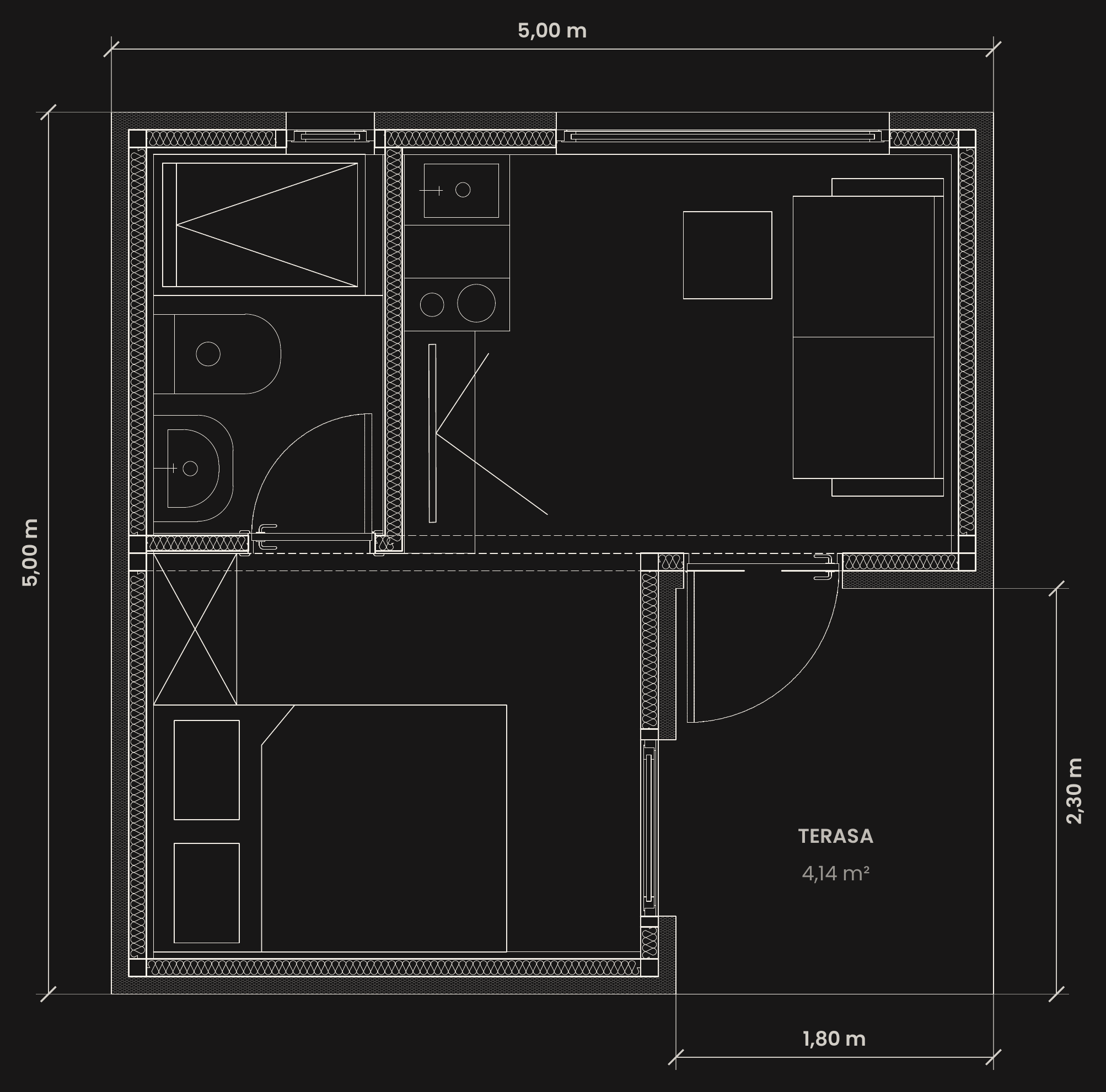

Osnova sa osnovnim kotama

Osnova modela M25 sa osnovnim dimenzijama: ukupni gabarit 5,00 × 5,00 m i uvučena terasa 1,80 × 2,30 m.

Dnevna zona

Boravak sa kuhinjom koristi veliki prozor od poda do kosog plafona. Svetlo i pogled doprinose osećaju otvorenosti u kompaktnoj osnovi.

Privatna zona

Prostor sa bračnim krevetom i kupatilo sa tušem zaokružuju sadržaje za odmor. Raspored nameštaja prikazan je kao predlog opremanja.

Uvučena terasa

Terasa dimenzija 1,80 × 2,30 m nudi mesto za dve stolice i sto. Natkrivena je zajedničkim krovom i nalazi se unutar gabarita kuće.

Površine su obračunate prema geometriji idejnog modela. Ukupno 25,00 m² obuhvata 20,86 m² zatvorenog gabarita i 4,14 m² terase; konačne neto površine utvrđuje tehnička dokumentacija.

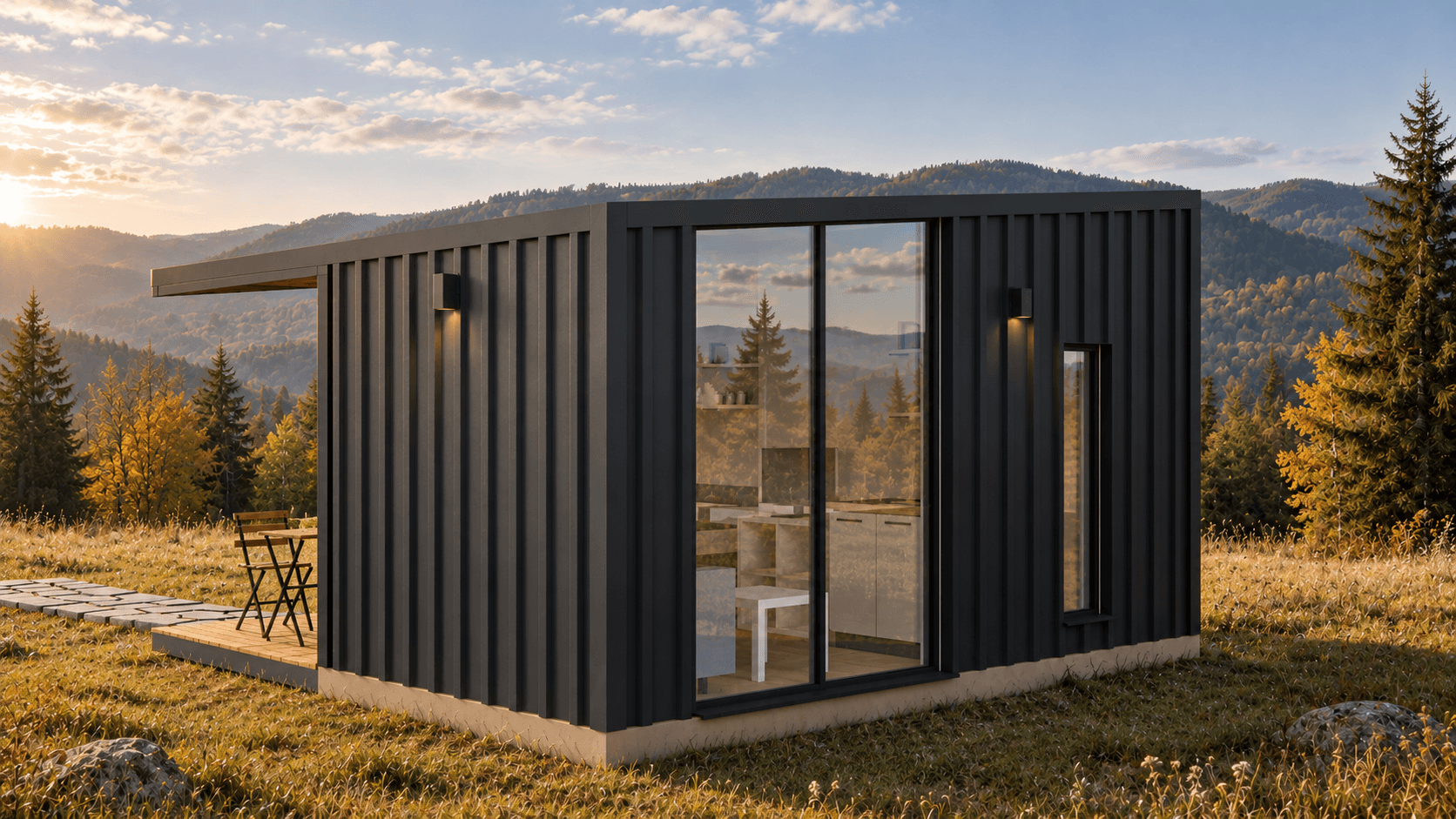

Veliki prozor dnevnog boravka modela M25, od poda do kosog plafona, na tamnoj profilisanoj fasadi.

03

Unutrašnjost

Svetle zidne obrade, drvo i lamele povezuju dnevni boravak, spavaću sobu i kupatilo u jednu celinu. Prikazano opremanje je predlog.

Dnevni boravak modela M25: dvosed uz zastakljenje od poda do plafona, sa pogledom na travnjak i drveće.

Dnevna zona uz veliki prozor

Dnevni boravak

Dvosed i mesto za sedenje postavljeni su uz zastakljenje od poda do plafona, sa pogledom na okolinu.

Kuhinja modela M25 sa zelenim frontovima, drvenim policama, zidnim televizorom i preklopnim stolom.

Kuhinja i radni kutak

Dnevni boravak

Kompaktna kuhinjska linija sa policama, uz preklopni sto koji služi i za obrok i za rad.

Dnevni boravak modela M25 sa sofom i zidom boje žalfije, pogled ka tamnim ulaznim vratima.

Boravak prema ulazu

Dnevni boravak

Pogled od sofe ka ulaznim vratima i prolazu u zonu za spavanje; lamele povezuju dve zone.

Spavaća soba modela M25: bračni krevet uz zid sa drvenim lamelama, policama i plakarom.

Zona za spavanje

Spavaća soba

Bračni krevet uz zid obložen lamelama, sa policama iznad uzglavlja i plakarom uz bok kreveta.

Spavaća soba modela M25 sa staklenim vratima ka natkrivenoj terasi i stolu sa stolicama.

Pogled ka terasi

Spavaća soba

Zastakljenje spavaće sobe otvara se ka natkrivenoj terasi i unosi jutarnje svetlo.

Kupatilo modela M25 sa tuš kabinom uz prozor, umivaonikom na drvenom ormariću i crnom armaturom.

Kupatilo sa tušem

Kupatilo

Tuš kabina uz prozor, umivaonik na ormariću i crna armatura, uz svetle obrade i prirodno svetlo.

Natkrivena terasa modela M25 obložena arišem, sa ulaznim vratima, zidnim svetiljkama, stolom i dve stolice.

Natkrivena terasa

Terasa

Ariš na podu, zidu i plafonu terase, ulazna vrata i zidne svetiljke; mesto za sto i dve stolice.

Prikazi enterijera su idejno rešenje i predlog opremanja. Nameštaj, završne obrade i oprema definišu se kroz projekat i ponudu.

Modularna kuća M25 sa antracit fasadom i natkrivenom terasom na livadi, sa kamenom stazom do ulaza.

04

Komfor tokom cele godine

Uslovi korišćenja modela M25 usklađuju se sa klimom, orijentacijom parcele i odabranom opremom. Projekat povezuje termoizolaciju, provetravanje, osvetljenje i sistem grejanja i hlađenja u celinu.

05

Predvidljiv put do gotovog objekta

Od izbora modela do montaže, svaka faza razrađuje se prema konkretnoj parceli i dogovorenoj specifikaciji.

  1. 01

    Projektovanje

    Provera namene, položaja objekta, uslova parcele i željene opreme.

  2. 02

    Inženjering i nabavka

    Razrada konstrukcije, spojeva, instalacija i izbora materijala.

  3. 03

    Fabrička proizvodnja

    Izrada i opremanje prema usaglašenoj dokumentaciji i obuhvatu.

  4. 04

    Priprema lokacije

    Priprema projektovanog oslanjanja, priključaka i pristupa za montažu.

  5. 05

    Transport i montaža

    Planiranje dopreme, dizanja i postavljanja prema uslovima na lokaciji.

  6. 06

    Puštanje u rad

    Provera ugrađenih sistema, završni pregled i primopredaja objekta.

Rok realizacije

Termin proizvodnje, transporta i montaže utvrđuje se ponudom i ugovorom.

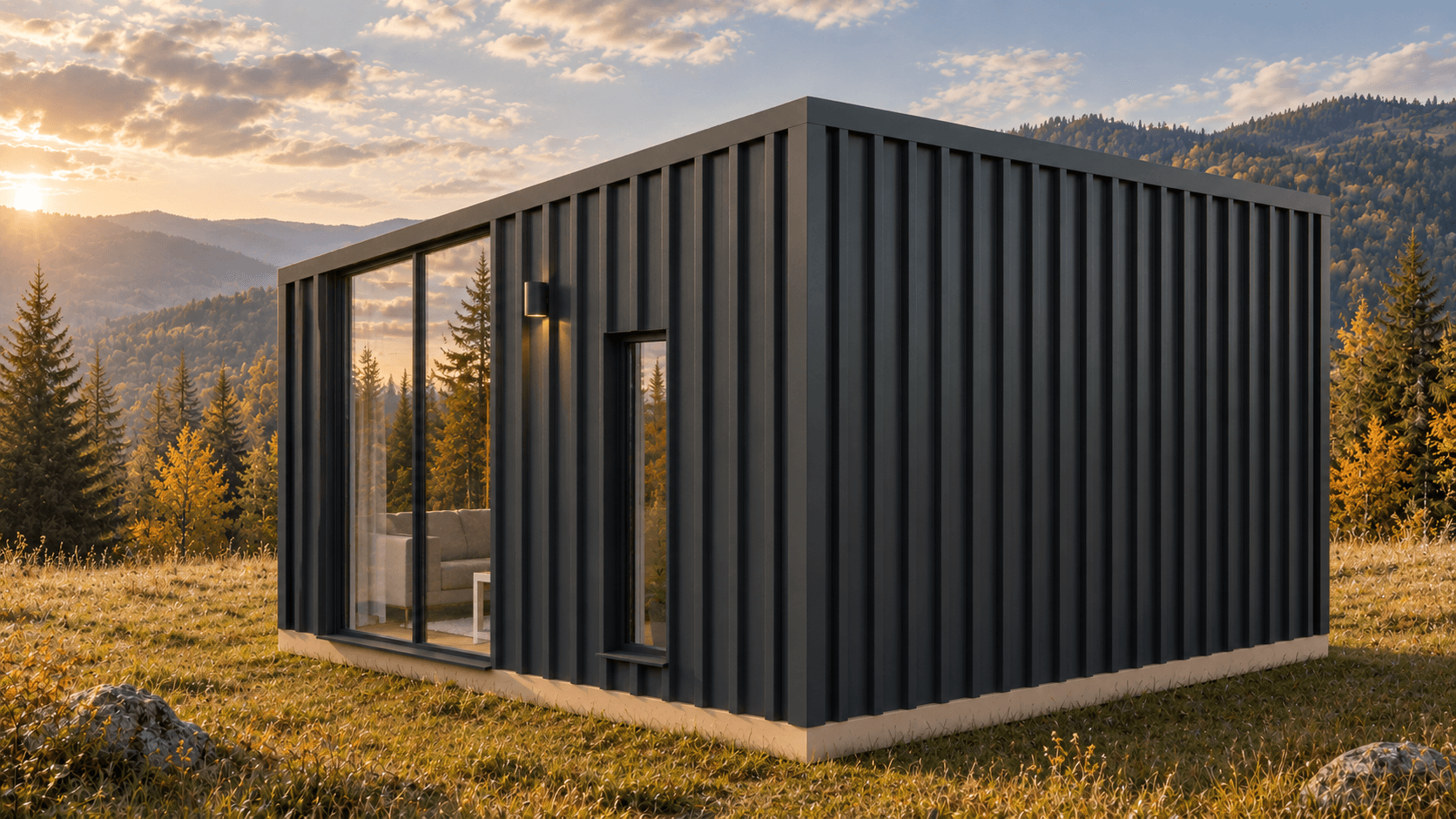

Model M25 iz drugog ugla, sa velikim prozorom dnevne zone i antracit profilisanom fasadom.

06

Tehnički detalji i obuhvat

Osnovni podaci o modelu, način definisanja opreme i koraci pripreme za realizaciju.

M25 je idejno razrađen kao kompaktan modularni objekat sa uvučenom terasom i jednovodnim krovom.

Gabarit i površine

Ukupni gabarit iznosi 5,00 × 5,00 m. Zatvoreni deo zauzima 20,86 m², a terasa 4,14 m², odnosno 1,80 × 2,30 m.

Krov

Jednovodni krov nagiba 10%. U modelu je predviđen profilisani panel sa izolacionim jezgrom od 50 mm; kompletan sklop razrađuje se tehničkom dokumentacijom.

Fasada

Profilisani PIR panel sa jezgrom od 50 mm i završnom obradom u antracit tonu.

Terasa

Uvučen prostor sa oblogom od ariša debljine 20 mm i integrisanim LED linijama u plafonu. U idejnom modelu nije prikazan ugaoni stub; konačno konstruktivno rešenje potvrđuje proračun.

Stolarija

Spoljašnja stolarija je u antracit tonu. Veliki prozor dnevne zone prati kosinu plafona; tip profila i stakla definišu se specifikacijom.

Konstrukcija i oslanjanje

Nosivi sistem, detalji spojeva i način oslanjanja određuju se projektom prema modelu i uslovima lokacije.

Elektro

Raspored rasvete, utičnica i priključaka usklađuje se sa planom opremanja. Vizuelni predlog uključuje spoljnu rasvetu i LED osvetljenje plafona terase.

Voda i kanalizacija

Kuhinja i kupatilo povezuju se sa priključnim tačkama definisanim projektom i uslovima parcele.

Grejanje i hlađenje

Tip i snaga sistema određuju se prema nameni, lokaciji i odabranom nivou opreme.

Ponuda za M25 definiše šta se izrađuje i ugrađuje u fabrici, a šta se izvodi na lokaciji.

Objekat i završne obrade

Konstrukcija, fasada, krov, pod, stolarija i unutrašnje obrade prema potvrđenoj specifikaciji.

Instalacije i oprema

Unutrašnje instalacije, sanitarije i oprema prema dogovorenom paketu.

Parcela i priključci

Priprema terena, oslanjanje, spoljne instalacije i pristup razrađuju se za konkretnu lokaciju.

Logistika

Transport, dizalica i uslovi montaže obračunavaju se prema lokaciji i pristupačnosti.

Nameštaj i dodatna oprema

Nameštaj, kuhinjski elementi i uređenje okruženja na renderima ilustruju mogućnost korišćenja. Njihovo uključivanje određuje konačna ponuda.

Komercijalni okvir

Cena, rokovi, garancije i uslovi plaćanja navode se u ponudi i ugovoru.

Dokumentacija, izrada i priprema lokacije treba da budu međusobno usaglašene pre početka proizvodnje.

Kontrolne tačke

  1. 01

    Dokumentacija

    Potvrđuju se dimenzije, materijali, raspored opreme i priključci.

  2. 02

    Konstrukcija i obloga

    Proveravaju se spojevi, zaštita materijala, zaptivanje i kontinuitet predviđenih slojeva.

  3. 03

    Instalacije

    Ugrađeni sistemi pregledaju se i ispituju u odgovarajućim fazama radova.

  4. 04

    Montaža

    Proveravaju se oslanjanje, nivelacija, mogućnost pristupa i završni spojevi.

  5. 05

    Primopredaja

    Završni pregled prati dogovorenu specifikaciju i dokumentaciju objekta.

Status dokumenta

Ovaj prikaz predstavlja idejno i prezentaciono rešenje modela M25. Izvođenje se zasniva na odgovarajućoj tehničkoj dokumentaciji i uslovima lokacije.

Mali gabarit. Prostor za odmor.

M25 povezuje sadržaje za svakodnevni boravak sa mirnim mestom na otvorenom. Kompaktna osnova, uvučena terasa i veliko zastakljenje čine jasan koncept za odmor u prirodi.

Sledeći koraci

  1. 01Pošaljite podatke o lokaciji i planiranoj nameni objekta.
  2. 02Uskladite raspored, materijale i željenu opremu.
  3. 03Zatražite ponudu sa preciznim obuhvatom i planom realizacije.
